３Ｄスライダーゲーム 手順９
最終更新：
orika_ex_miyako 2025年09月16日(火) 09:42:34履歴
ここからの手順では２回にわけて、ゴール地点の作成とゴールした際のゲームクリアの判定について実装していきます。
ここではゴール地点の作成を行います。
＜実装画像 Gameビュー＞
＜動画 Sceneビュー＞
https://gyazo.com/67e45fb124c4ec7020bd33fb4e72d68f
手順９ −ゴールの作成−
新しく学習する内容
１３．ゴール表示用のアセットをインポートする
１．設計
ゴール地点を遠くからでもわかるようにするために、ゴール表示用のアセットを利用して表現します。
またゴール地点内にはフェンスを配置して、それ以上、遊べるコースがないことを伝えるようにします。
完成時のヒエラルキー画像の例
GoalSet ゲームオブジェクトの子オブジェクトのうち、旗用のオブジェクトは利用するアセットにより名称や形状が異なります。
よって完全にこのヒエラルキーの形になる必要はありません。あくまでも、ヒエラルキー構造図として活用してください。
２．アセットをインポートする
ゴール表示用のゲームオブジェクトを考えます。
今回は無料のアセットに旗のゲームオブジェクトがありますので、そちらをインポートして利用します。
旗であれば遠くからでもゴール地点が近いことが判別できます。
もちろん、別のゲームオブジェクトであってもいいですし、自作していただいても構いません。
アセットストアへ移動して、上記のアセットの名前で検索をしてください。あるいは Flag Free などで検索をしてください。
対象のアセットが見つかります。
Cloth animation based Flag
もしも見つからない場合には、他にも無料の旗用アセットがありますので、任意のものを利用してください。

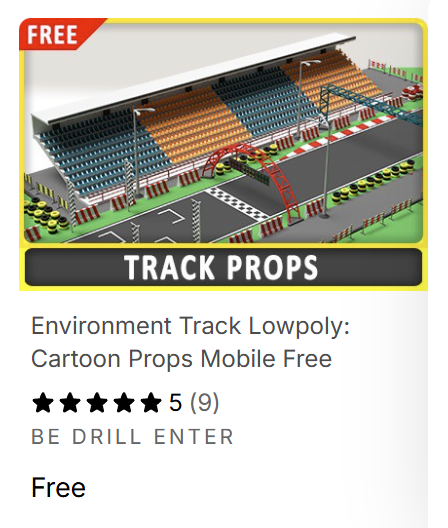

Environment Track Lowpoly: Cartoon Props Mobile Free
https://assetstore.unity.com/packages/3d/props/env...

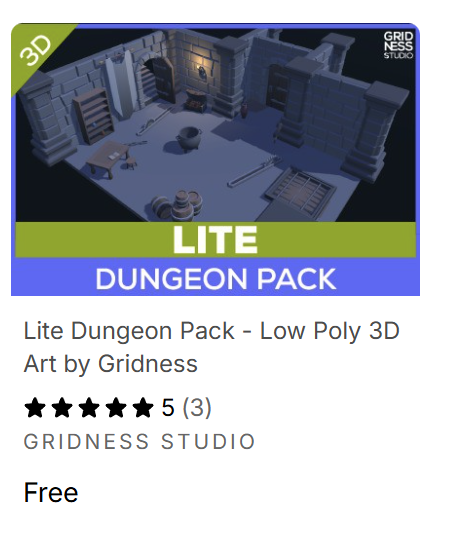

Lite Dungeon Pack - Low Poly 3D Art by Gridness
https://assetstore.unity.com/packages/3d/environme...

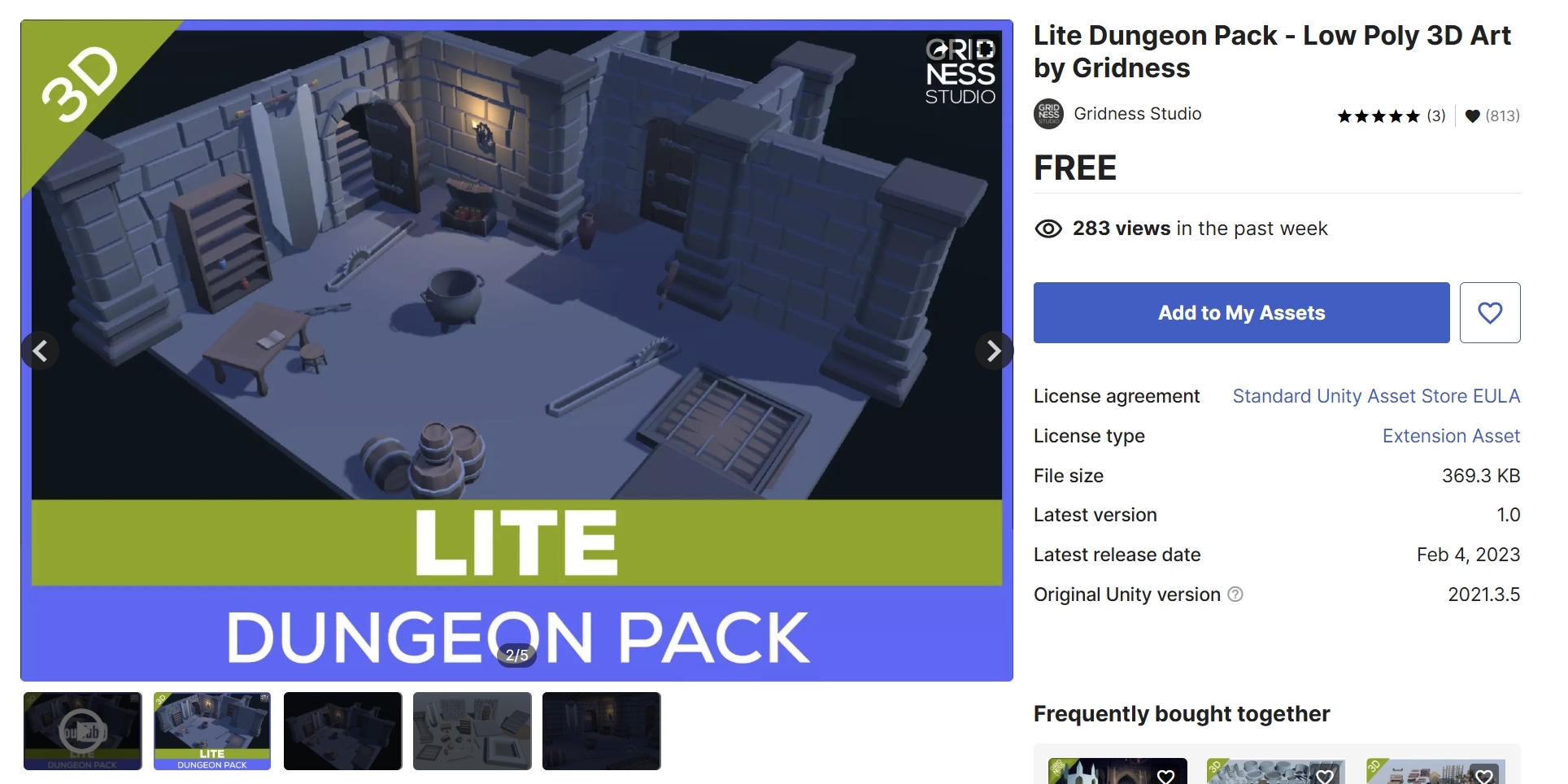

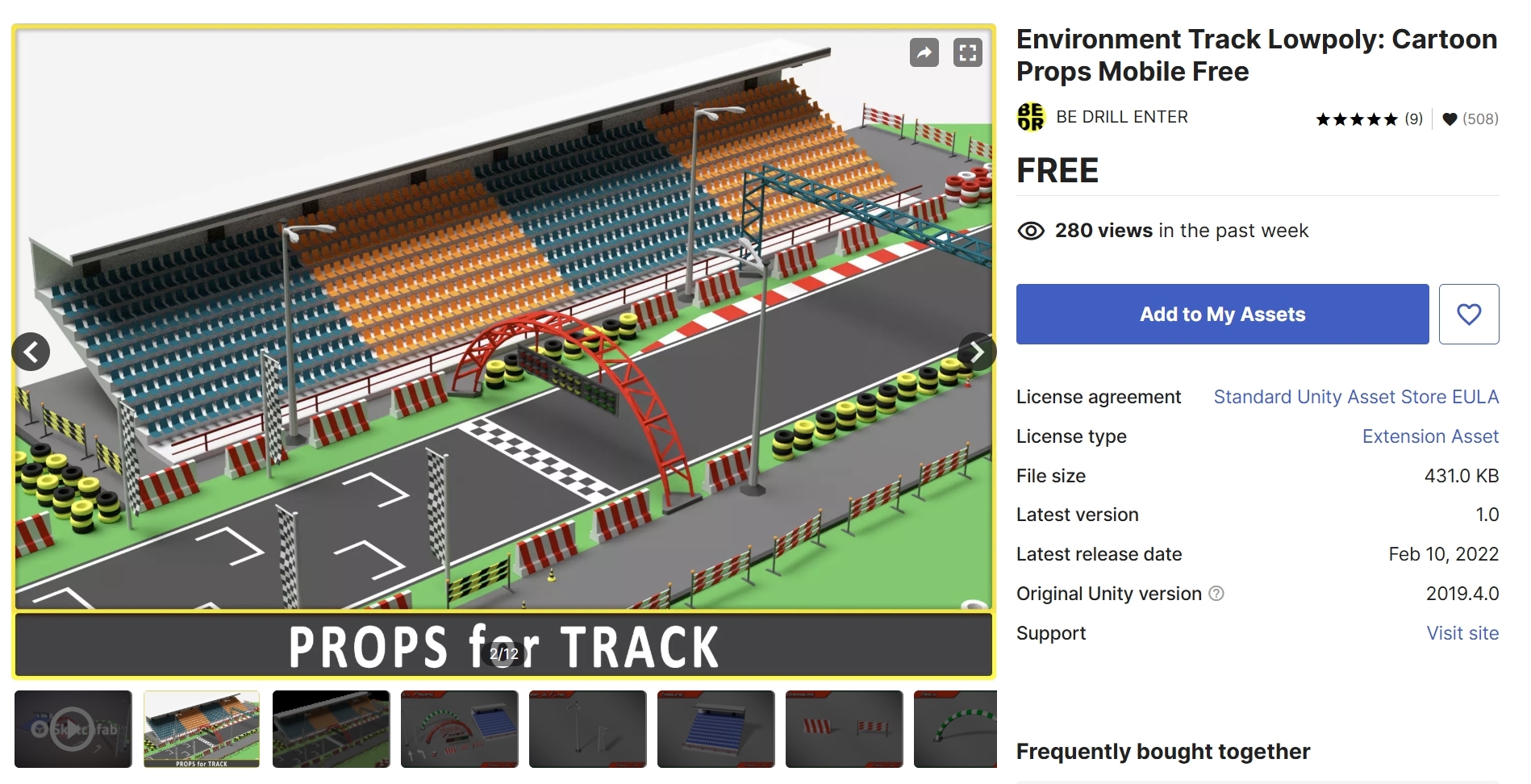

いずれかのアセットをクリックするとアセットの詳細が画面に表示されますので、 画面の右側にある Add to My Assets という青いボタンを押します。

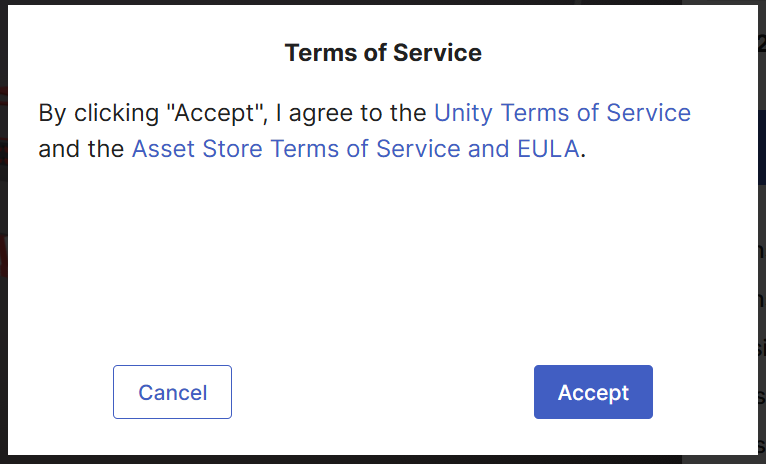

利用規約の確認の警告文が表示されますので、Accept を押します。
アセットストアにサインインしてない場合には、Unityのアカウントでのサインインを求められますので、ご自分のアカウントを利用してアセットストアへサインインしてください。
すでにサインインしている場合には、この手順は不要です。
以下、ここでは Cloth animation based Flag の画像で進めていますが、手順は同じです。
ご自分の選択したアセットに置き換えて進めてください。
再度ページが読み込まれて、先ほどの Add to My Assets ボタンのメッセージが変わり、 Open in Unity となりますので、またこの青いボタンを押します。
あるいは、画面の上部にウインドウが表示されて、その中に Open in Unity のボタンがありますのでそちらを押します。
自動的にUnityのエディター画面に遷移します。アセットストアのサイトは閉じてしまって問題ありません。
エディターのPackageManagerビューが開いて、対象のアセットが表示されます。Unity のバージョンにより画面の構造が異なります。

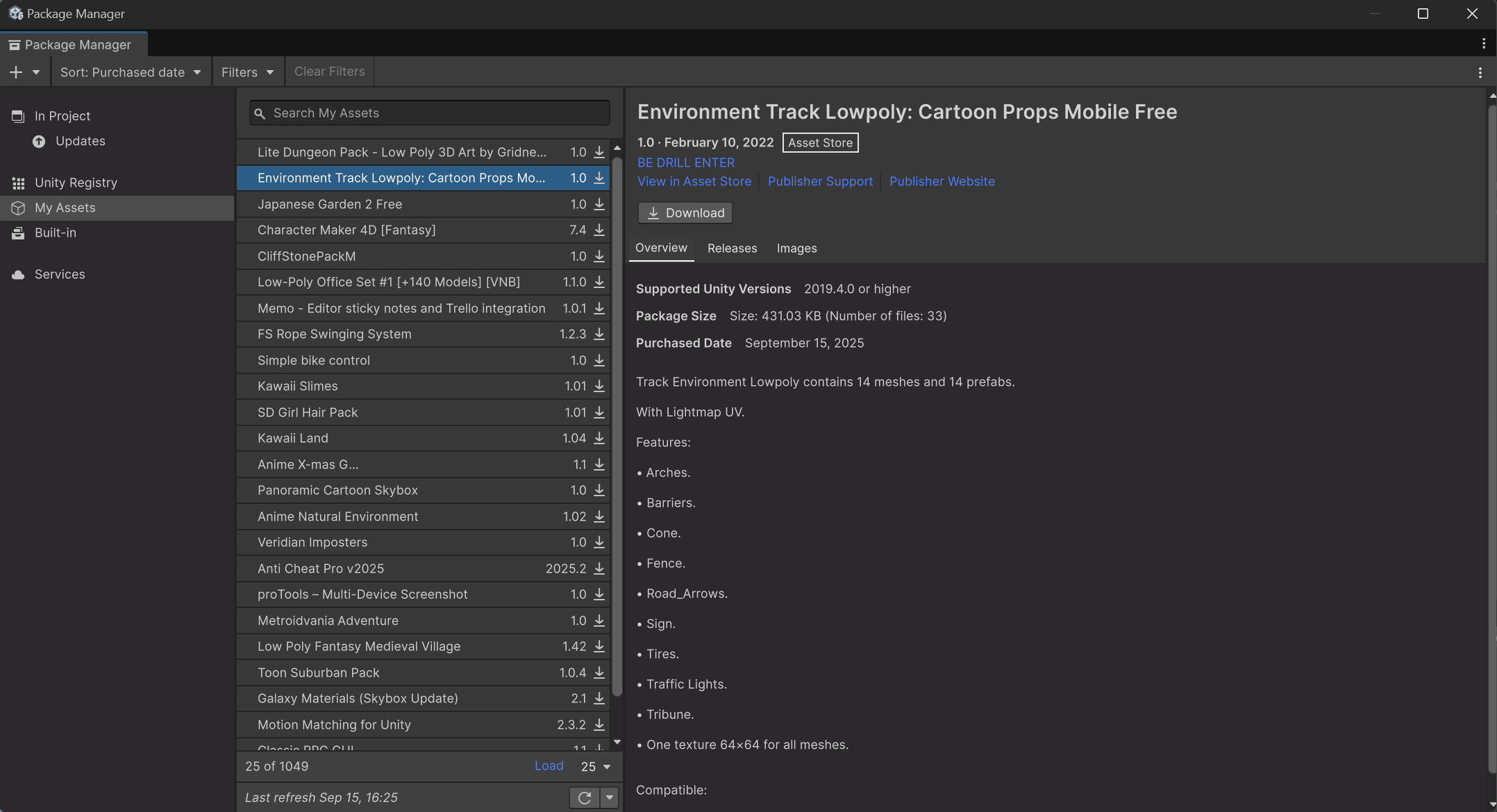

下記の画面の場合には、右下にある Download ボタンを押します。
PackageManagerビュー� �Download
Unity 6000 以降の場合には、Download ボタンがウインドウ内の中央上部にありますので、そちらを押します。
Download が終了すると左隣にある Import というボタンが押せるようになりますので、そちらを押します。
PackageManagerビュー�◆�Import

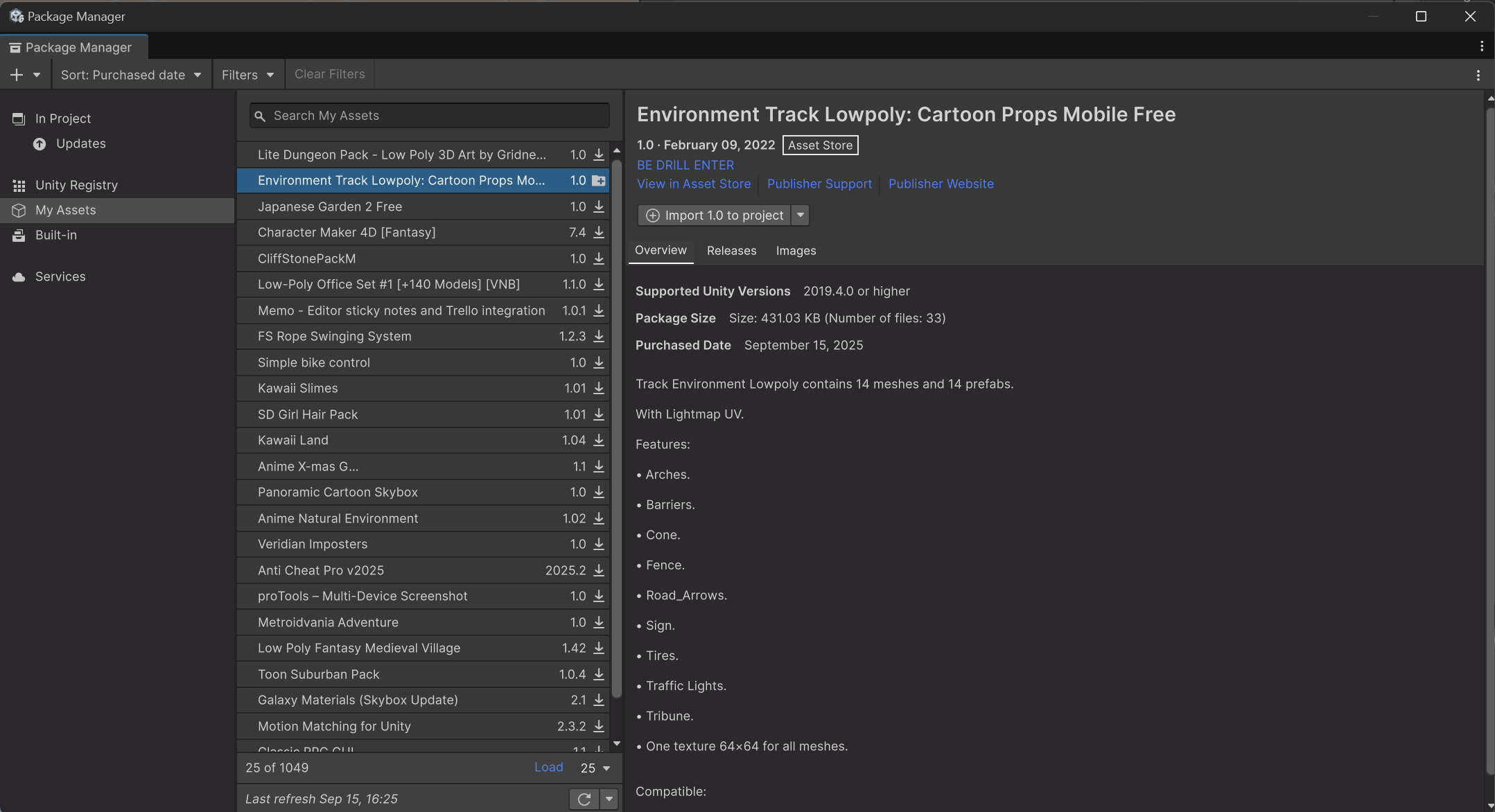

Unity 6000 以降の場合には、Download ボタンが Import ボタンに変わります。
プルダウンメニューが追加されていたり、アセットのバージョンが表示されるようになっていますが、特に設定は変えず、そのまま Import ボタンを押します。
インポートするアセットの一覧がポップアップウインドウとして表示されます。
インポートされるアセットのフォルダ構造はこのタイミングで確認できます。また、アセットストア上でも確認できます。
そのため、最も親となるフォルダ名を覚えておくと、正常にインポートされたかどうかの判断がつけられます。
どのようなフォルダが作成されるかを確認したら、そのまま右下にある Import ボタンを押します。
こちらは Unity のバージョンにかかわらず同じ内容です。各アセットごとの画像を添付します。
Import確認のポップアップ
Cloth animation based Flag

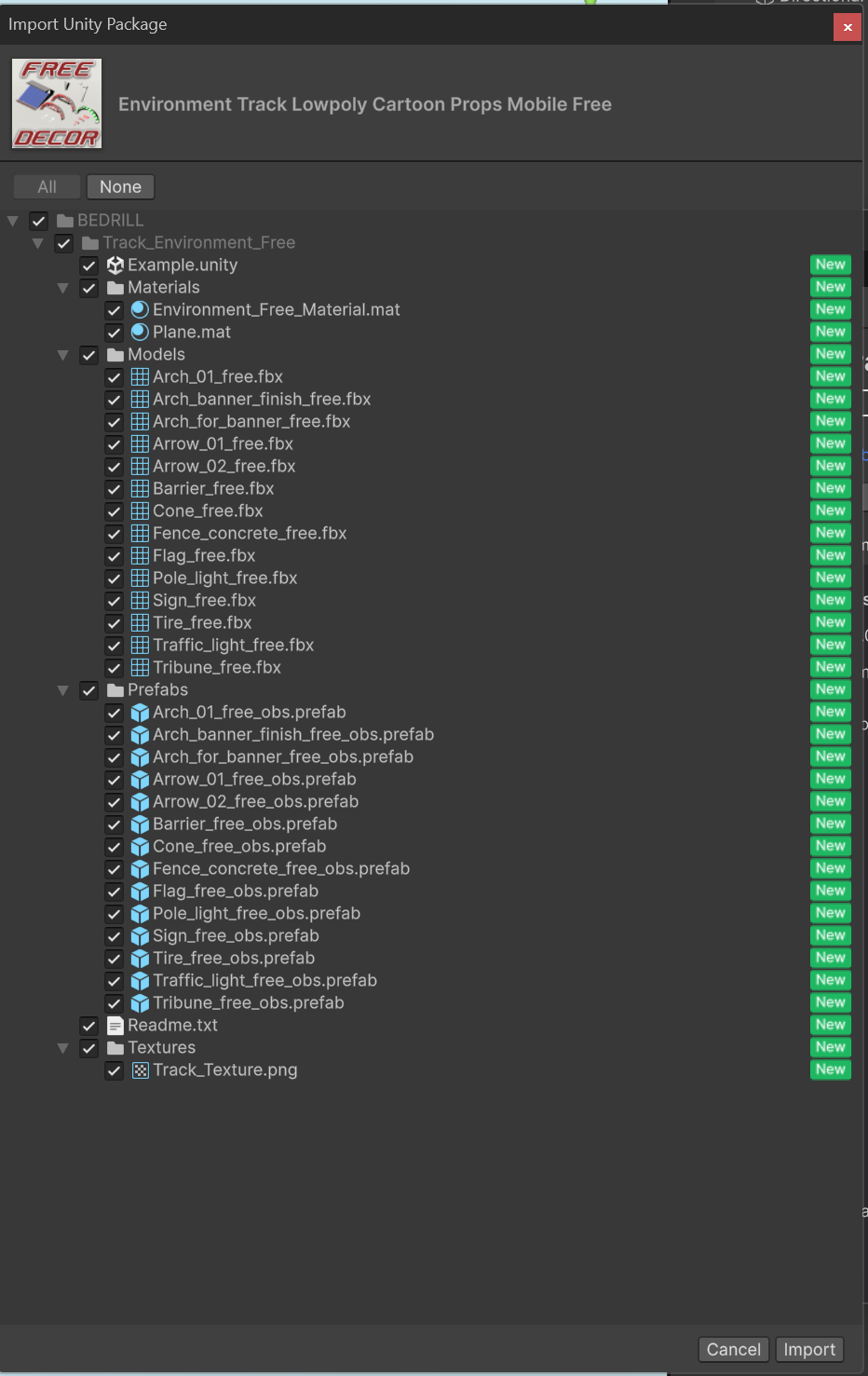

Environment Track Lowpoly: Cartoon Props Mobile Free

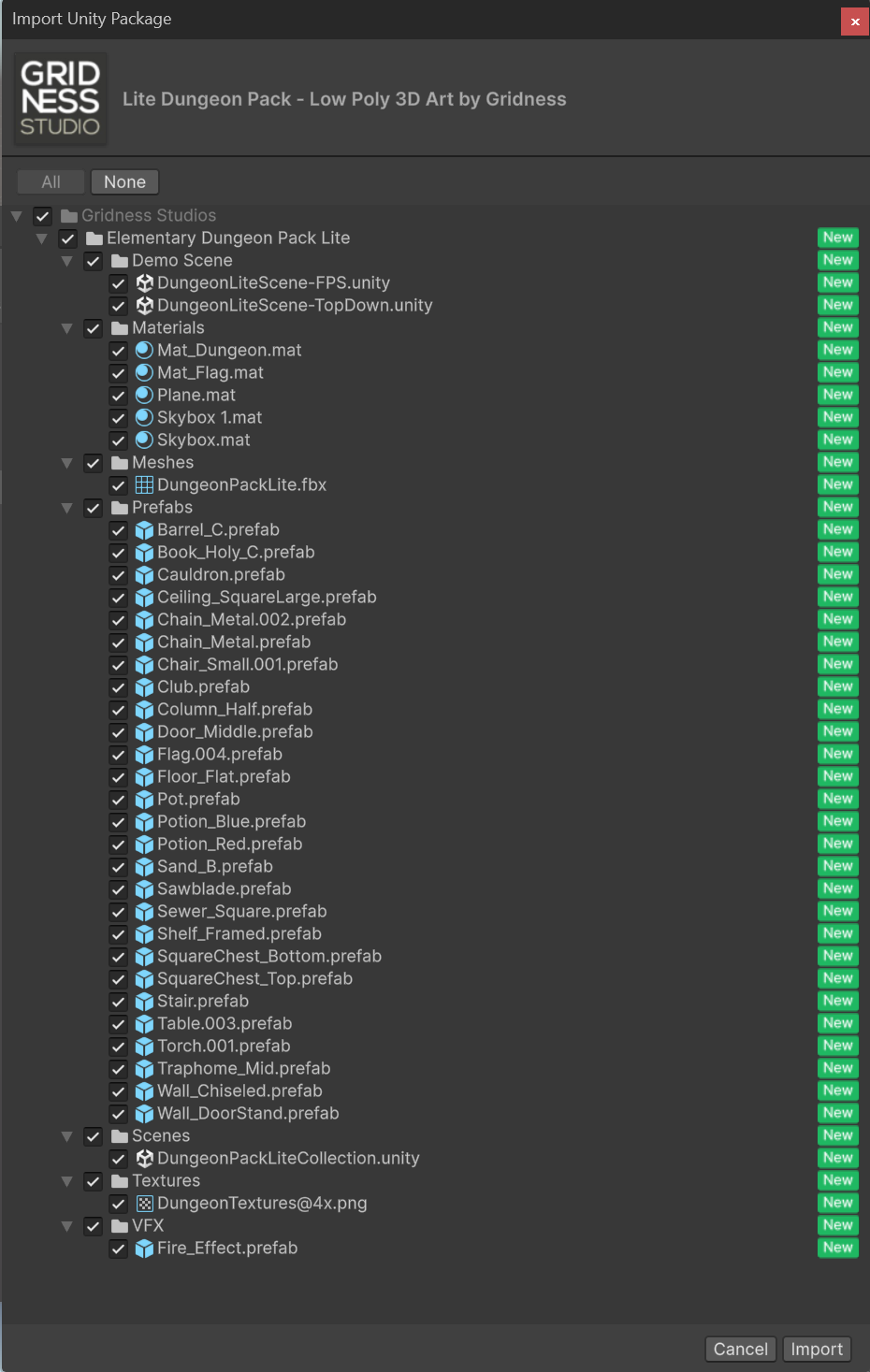

Lite Dungeon Pack - Low Poly 3D Art by Gridness
待機するようにプログレス表示が出て、しばらくするとアセットのインポートが終了します。
Project内を確認しましょう。
Cloth animation based Flag アセットの場合には、flag という新しいフォルダが追加されていれば無事にインポートされています。
flag
Environment Track Lowpoly: Cartoon Props Mobile Free アセットの場合には BEDRILL という新しいフォルダが追加されます。
BEDRILL

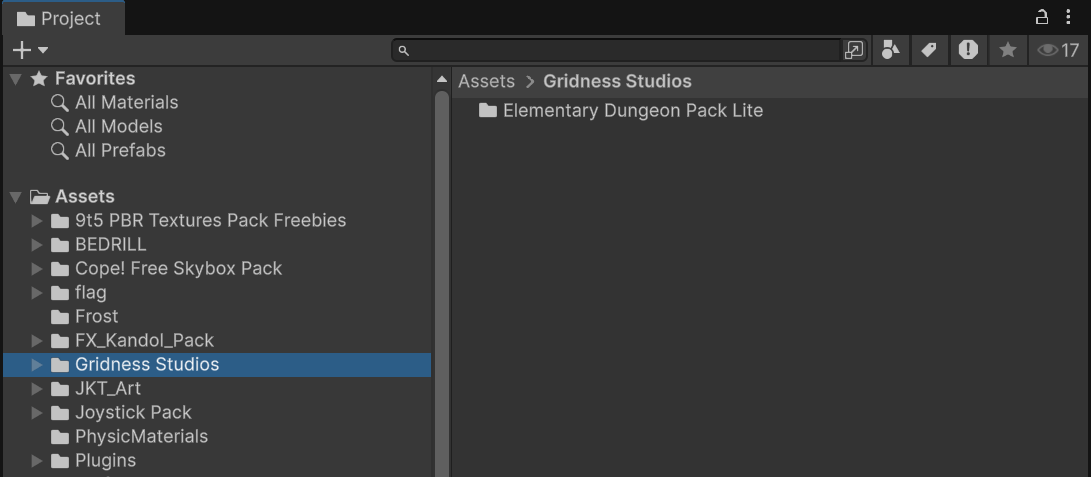

Lite Dungeon Pack - Low Poly 3D Art by Gridness アセットの場合には Gridness Studios という新しいフォルダが追加されます。
Gridness Studios
これでアセットのインポートは完了です。
１４．ゴール地点を作成する
１．設計
インポートした Flag のゲームオブジェクトとフェンスのゲームオブジェクトとを組み合わせてゴール地点を作成します。
また見えないコライダーを用意して、次の手順でスクリプトからキャラの侵入を判定できるようにもします。
２．GoalSet ゲームオブジェクトを作成する
ヒエラルキーの何もない場所で右クリックをしてメニューを開き、Create Empty を選択します。
新規の空のゲームオブジェクトが作成されますので、名前を GoalSet に変更します。
ヒエラルキー画像
GoalSet ゲームオブジェクト
)
このゲームオブジェクトをゴール地点を構成するゲームオブジェクト群のフォルダ役として利用します。
次の作業が楽になるように、Transform コンポーネントの Positionを (0, -2.6, 11) に変更してください。
また Rotation の X を 15 に変更してください。斜面のゲームオブジェクトの回転角度に合わせます。
このように事前に設定しておくことで、この後に配置するゲームオブジェクト群を操作しやすい位置で操作することができます。
GoalSet ゲームオブジェクト インスペクター画像
以上でこのゲームオブジェクトの設定は完了です。
３．GoalSet ゲームオブジェクトの子オブジェクトとして旗用のゲームオブジェクトを作成する
インポートしたアセットを利用してフラッグ(旗)のゲームオブジェクトを配置します。
アセットごとに異なりますが、基本的には Prefabs フォルダ内にゲームオブジェクトがあります
以下、このページ内のヒエラルキーやゲーム画面などは、Cloth animation based Flag アセットをベースに進めていますが、ご自分のアセットに置き換えて進めてください。
Cloth animation based Flag アセット
パス
フォルダ画像
flag_med ゲームオブジェクト インスペクター画像

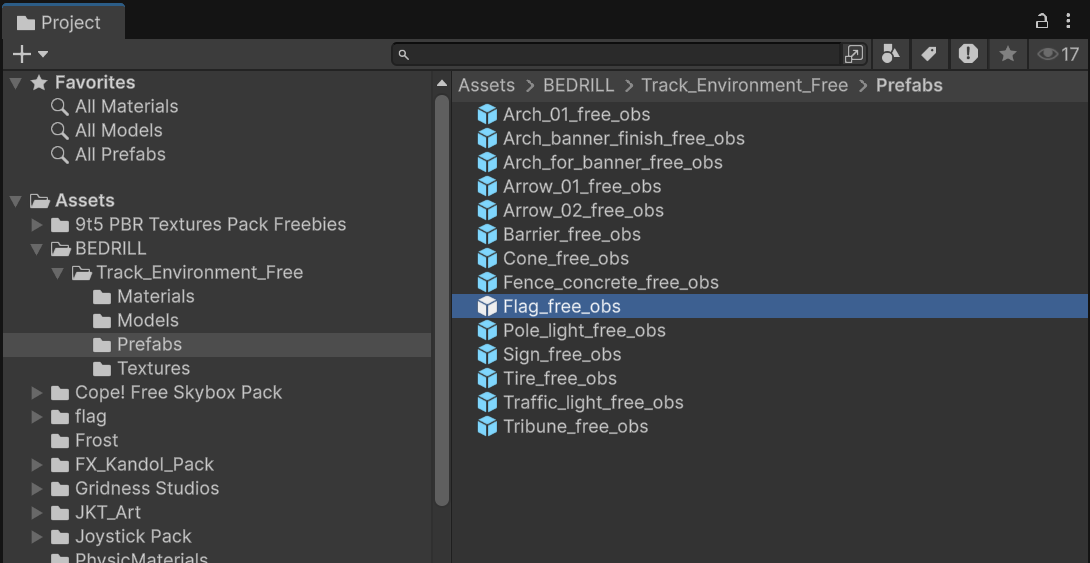

Environment Track Lowpoly: Cartoon Props Mobile Free
パス
フォルダ画像

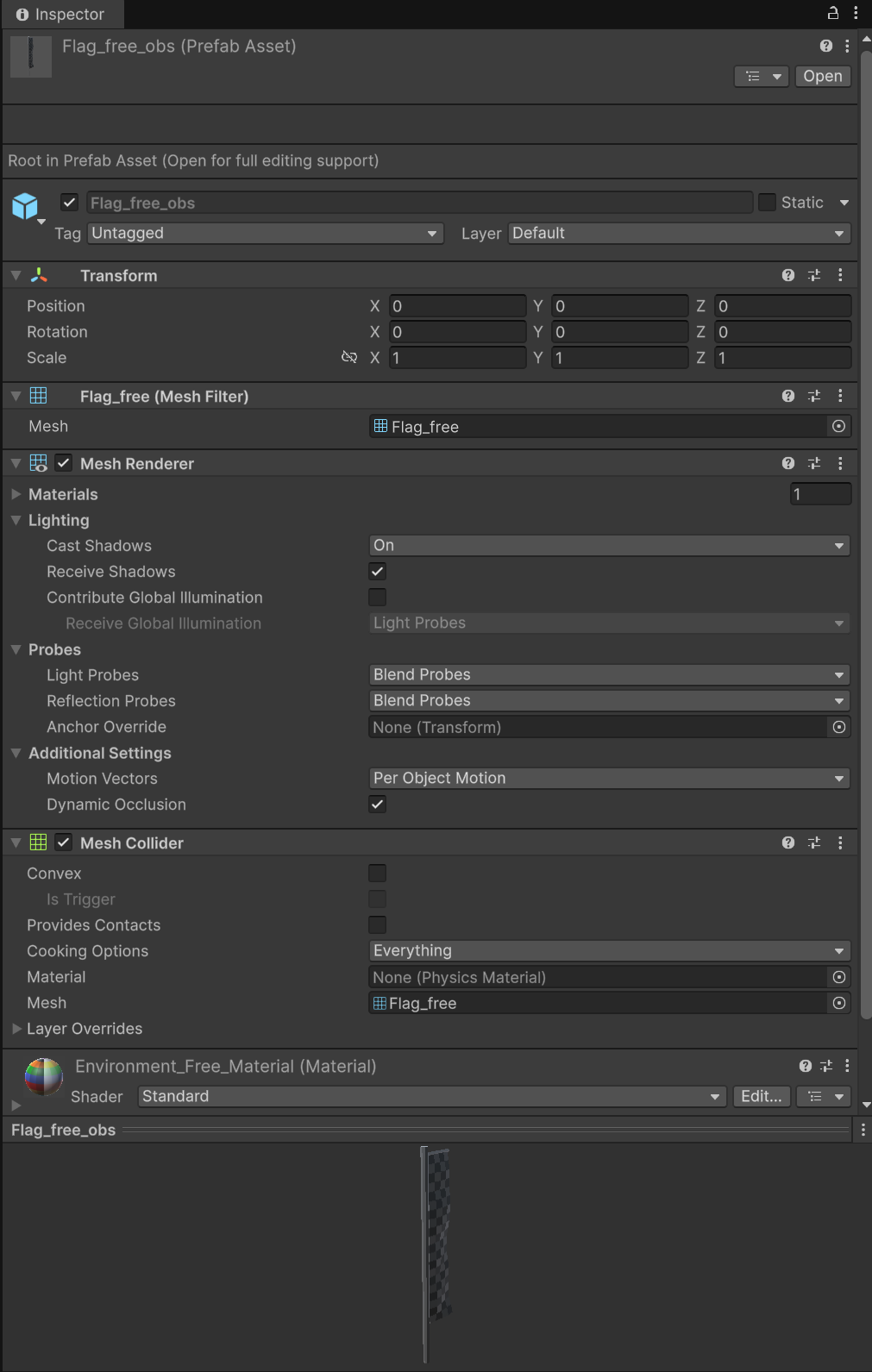

Flag_free_obs ゲームオブジェクト インスペクター画像
Lite Dungeon Pack - Low Poly 3D Art by Gridness
パス

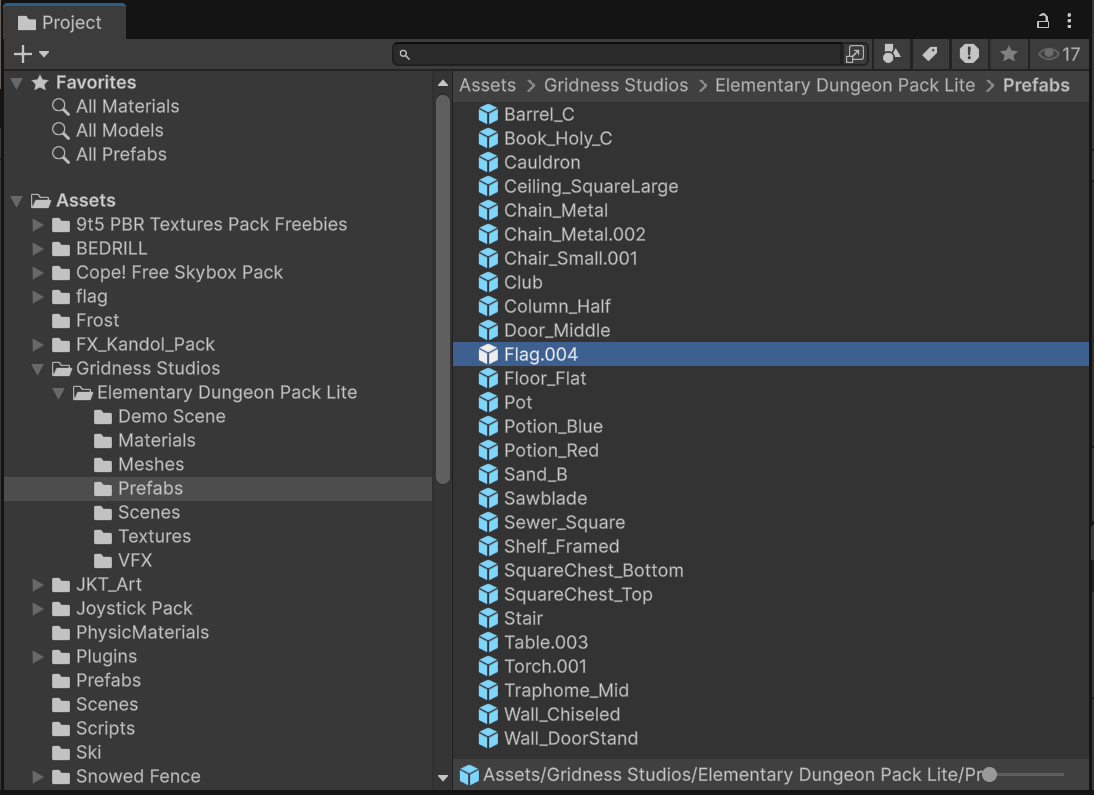

フォルダ画像

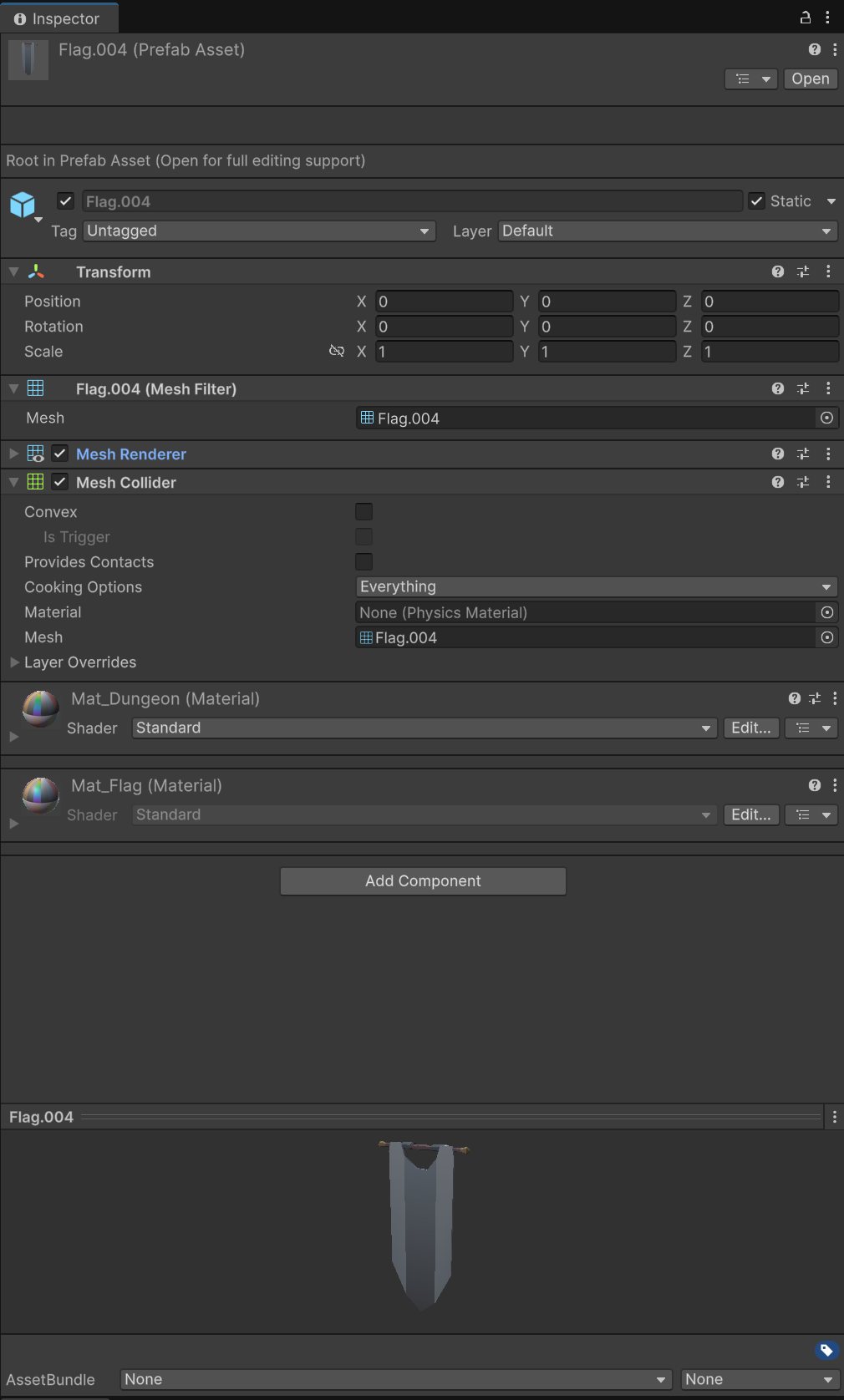

Flag.004 ゲームオブジェクト インスペクター画像
こちらについては、ポール役のオブジェクトも必要になりますが、その辺りは任意のプレハブを利用してください。
ご自分の利用しているアセットより、旗用のプレハブをヒエラルキー上にある GoalSet ゲームオブジェクトの子オブジェクトとしてドラッグアンドドロップしてください。
ヒエラルキー画像
設置すると以下のような画面になります。
Sceneビュー画像
Gameビュー画像
このフラッグのゲームオブジェクトは２つ作成するのですが、まずは設置したゲームオブジェクトの設定を行います。
その後、それを複製して２つ目のフラッグのゲームオブジェクトとします。
４．flag_med ゲームオブジェクトの設定を行う
画面に向かって右側にフラッグが来るように配置を行います。
サイズの問題がなければ、位置情報と回転情報の設定を行います。
サイズが小さいと感じる場合には、追加でサイズの設定を行います。
Sceneビューや Gameビューを確認しながら、画面の右側、斜面に設置するようにフラッグを移動してください。
下記のインスペクター画像やGameビュー画像なども参考に利用してください。
なお、ここでは配置用の座標情報を記載していますが、実際に自分で Scene 内にゲームオブジェクトを配置してワールドを作成する場合には、
ショートカットキーを活用することで、ゲームオブジェクト同士の表面にぴたっと張り付くように上手く配置することが出来ます。
覚えておくと作業効率が上がり、便利です。
＜参考サイト＞
イシゲーのUNITY保管庫 様
【UnityC#講座】Sceneビューのショートカットやお役立ち機能
移動する際にフェンスなどが邪魔で見えにくい場合には、RightFences ゲームオブジェクトや LeftFences ゲームオブジェクトを非表示にすると見えやすくなります。
回転情報ですが、Transform コンポーネント内のRotation の Y 軸を操作することでフラッグが見えるようになります。ここでは 90 に設定していますが、ご自分のアセットに合わせて適宜調整してください。
サイズも同様です。Transform コンポーネント内の各 Scale の値を適宜調整してください。
インスペクター画像
Sceneビュー画像��
Sceneビュー画像��
Gameビュー画像
以上で設定は完了です。
５．ゲームを実行して動作を確認する
Cloth animation based Flag アセットの flag_med ゲームオブジェクトには Animator コンポーネントがアタッチされており、
ゲームの実行にあわせてフラッグがはためくアニメーション処理が実行される設定になっています。
それ以外の２つのアセット(Environment Track Lowpoly: Cartoon Props Mobile Free と Lite Dungeon Pack - Low Poly 3D Art by Gridness)のゲームオブジェクトには
Animator コンポーネントがアタッチされていませんので、アニメーションはありません。
ゲームを実行して確認してみましょう。
＜実行動画＞
https://gyazo.com/43db01972ebdc39c3503d04a037a0895
flag_med ゲームオブジェクトを利用している場合のみですが、おかしい部分があることに気づきましたでしょうか。
フラッグの土台部分(ポールと台)が斜面を滑っていってしまうため、旗だけが取り残されています。
原因がどこにあるのかを調べてみましょう。
flag_med ゲームオブジェクト以外のゲームオブジェクトを利用した場合には特に問題は生じませんので、次の修正手順は不要になります。
【６．flag_med ゲームオブジェクトの子オブジェクトの設定を行う】をスキップし、【７．flag_med ゲームオブジェクトの複製を行い、設定する】まで進んでください。
６．flag_med ゲームオブジェクトの子オブジェクトの設定を行う
flag_med ゲームオブジェクトには３つの子オブジェクトがあり、それらの役割によってフラッグとしてのゲームオブジェクトが構成されています。
このうち、basest ゲームオブジェクト(土台役)と、polest ゲームオブジェクト(ポール役)のインスペクターを確認してください。
Rigidbody コンポーネントがアタッチされていると思います。このコンポーネントによって物理演算が処理されるため、斜面を滑ってしまっています。
basest ゲームオブジェクト
polest ゲームオブジェクト
改善策としましては、まず最初に Use Gravity のチェックを外して、重力の影響を受けないようにします。
続いて、キャラにも設定した FreezeRotation のすべての軸にチェックを入れて回転情報も影響を受けないようにします。
basest ゲームオブジェクト
polest ゲームオブジェクト
設定が終了したら、もう一度ゲームを実行して確認をしてみます。
＜実行動画＞
https://gyazo.com/3ea396c5dd328d8bdae45ac924091c02
無事に修正が完了したら、このゲームオブジェクトを複製していきます。
なお、Rigidbody コンポーネント自体を Remove しない理由についてですが、
basest ゲームオブジェクトにアタッチされている Fixed Joint コンポーネントを利用するために必要なコンポーネントであるためです。
Fixed Joint コンポーネントは物理演算を用いて、オブジェクトの動きを別のオブジェクトに依存することで一緒に制御を行える機能です。
参考サイト
７．flag_med ゲームオブジェクトの複製を行い、設定する
flag_med ゲームオブジェクトの上で右クリックをしてメニューを開き、Duplicate を選択して複製を行います。
ヒエラルキーに flag_med(1) ゲームオブジェクトが作成されます。上記以外のアセットの場合も同様で、複製を行ってください。
ヒエラルキー画像(flag_med ゲームオブジェクトでの場合)
複製元のゲームオブジェクトの位置に複製されていますので、位置を変更しましょう。
また、フラッグが反対側を向くように回転角度を調整してください。
flag_med(1) ゲームオブジェクト インスペクター画像
Sceneビュー画像��
Sceneビュー画像��
Gameビュー画像
以上でゴール地点の目印用のゲームオブジェクトの作成は完了です。
８．GoalSet ゲームオブジェクトの子オブジェクトとして Fences ゲームオブジェクトを作成する
GoalSet ゲームオブジェクトの上で右クリックをしてメニューを開き、Create Empty を選択します。
新規の空のゲームオブジェクトが作成されますので、名前を Fences に変更します。
ヒエラルキー画像
Fences ゲームオブジェクト インスペクター画像
このゲームオブジェクトは、フェンス用のゲームオブジェクト群をまとめるフォルダとしての役割を持ちます。
以上でこのゲームオブジェクトは完成です。続いては、このゲームオブジェクトの子オブジェクトとしてフェンスを設置します。
９．Fences ゲームオブジェクトの子オブジェクトとして fence_double ゲームオブジェクトを作成する
インポートしたアセットを利用してフェンスのゲームオブジェクトを配置します。以下の場所にゲームオブジェクトがあります
パス
フォルダ画像
ドラッグアンドドロップして、GoalSet ゲームオブジェクトの子オブジェクトとして作成してください。
ヒエラルキー画像
設置すると以下のような画面になります。
インスペクター画像
Sceneビュー画像
Gameビュー画像
フェンス用のゲームオブジェクトは複数作成するのですが、まずは設置したゲームオブジェクトの設定を行います。
その後、それを複製して２つ目以降のフェンス用のゲームオブジェクトとします。
１０．fence_double ゲームオブジェクトの設定を行う
まず最初に、インスペクターの一番下にある Add Component ボタンを押して、BoxCollider コンポーネントを追加してください。
自動的にゲームオブジェクトの大きさに合わせてコライダーが設定されます。念のため、Sceneビューにて確認をしてください。
BoxCollider コンポーネントのサイズを確認
次に、画面に向かって左側からフェンスを水平方向に並べるイメージで配置を行います。
サイズと回転情報はそのままで問題ありませんので、位置情報の設定を行います。
Sceneビューや Gameビューを確認しながら、画面の左側、斜面に設置するようにフェンスを移動してください。
下記のインスペクター画像やGameビュー画像なども参考に利用してください。
インスペクター画像
Sceneビュー画像��
Sceneビュー画像��
Gameビュー画像
以上で設定は完了です。次はこのゲームオブジェクトを複製していきます。
１１．fence_double ゲームオブジェクトを複製して位置を調整する
fence_double ゲームオブジェクトの上で右クリックをしてメニューを開き、Duplicate を選択して複製します。
合計で６個のフェンスを用意してください。
ヒエラルキー画像
１つ順番にずらして水平に並べてください。
Sceneビュー画像
Gameビュー画像
参考用に各フェンスの Transform コンポーネントの画像を掲載します。
水平方向に並んでいればこの値にならなくても問題ありません。
以上で設定は完了です。
１２．ゲームを実行して動作を確認する
ゲームオブジェクトの設置が完了しましたので、ゲームを実行してフェンスに止まって進めなくなるかを確認します。
＜実行動画＞
https://gyazo.com/649e71e0a2771535c9f2b187dc2a6eb4
以上でこの手順は終了です。
=> 次は 手順１０ −ゴール判定とキャラの制御を実装− です。
