Unityに関連する記事です

 現在はタイル上をどこでも自由に移動が行えてしまうため、タイル(地形)による、プレイヤーキャラの移動できる範囲の制限を行います。


<実装動画>
動画ファイルへのリンク


 以下の内容で順番に実装を進めていきます。

手順10 ープレイヤーキャラの移動範囲の制限ー

13.Tilemap とプレイヤーキャラにコライダーを設定して、移動範囲を制限する



 新しい学習内容は、以下の通りです。

 ・Tilemap Collider 2D コンポーネント



13.Tilemap とプレイヤーキャラにコライダーを設定して、移動範囲を制限する

1.設計


 タイルマップ上には様々な地形のタイルが設置されています。
そのため地形の状態に合わせてプレイヤーキャラの移動を制限した方がよいものがあります。
例えば、川や高い山といった地形は、プレイヤーキャラでは移動できない地形として判断されることが多いでしょう。

 ここではタイルに対してプレイヤーキャラの移動範囲を制限するための実装を行います。



 移動を制限する方法としては対象となるゲームオブジェクトとプレイヤーキャラのゲームオブジェクトにそれぞれコライダーを持たせて
そのコライダー同士がぶつかる場合には移動を制限するという方法が一般的です。
今回もこの方法を応用して、タイルとプレイヤーキャラとにコライダーを持たせるようにします。

 タイルの場合、タイル1つずつではなく、タイル自体にコライダーの設定をすることが出来ます。
そのため、川のタイルを5つ設置したら、それらすべてに1つずつコライダーを手動で設定するのではなくて、
川のタイルを設置したら、それにはすべてコライダーが自動的に設定される、という形式です。

 つまり、地形(タイル)ごとに予めコライダーを設定することが出来ます。
そしてそれを指定しておけば、あとは設置された際にタイルに自動的にコライダーの機能が付与される仕組みです。

 まずは最初に、移動の制限をしたいタイルを選択して、それらにコライダーの設定を行います。
その後、プレイヤーキャラにもコライダーの設定を行って、コライダー同士がぶつかって移動が制限されるかを確認していきます。


2.移動させたくない地形のタイルにコライダーの設定を行う


 TileMaps/Fields フォルダ内にあるタイルを確認します。


フォルダ画像



 各地形のタイルが格納されていますので、まずはこれらの中で、プレイヤーキャラを移動させたくないタイルを1つ選択します。
具体的には、Grid_Collison ゲームオブジェクトの子オブジェクトの Tilemap 内に設置したタイルが対象になると思います。


Sceneビュー画像 Grid_Collison ゲームオブジェクト/ Tilemap ゲームオブジェクト内に設置されているタイル群



 インスペクターを確認すると、Collider Type という設定項目が見つかりますので、Sprite => Grid に変更をしてください。

 今回は海のタイルを1つ選択して設定している状態です。


タイル インスペクター画像



 選択するファイルはタイルのファイルです。Texture の画像ファイルではありませんので、間違えないようにしてください。
(タイルのファイルでないと、上記のようなインスペクター画像は表示されません。)



 他にも設定したいタイルがあると思いますので、それらの設定をまとめて行います。

 コライダーの設定を行いたいタイルを ctrl キーを押しながら左クリックして複数選択してください。
この状態でインスペクターの Collider Type を設定すると、選択しているすべてのタイルに設定が反映されます。


複数のタイルにまとめて設定する



 以上で設定は完了です。


3.Grid_Collison ゲームオブジェクトの Tilemap にコライダーを設定する


 ヒエラルキーにある Grid_Collison ゲームオブジェクトの子オブジェクトの Tilemap ゲームオブジェクトを選択します。


ヒエラルキー画像

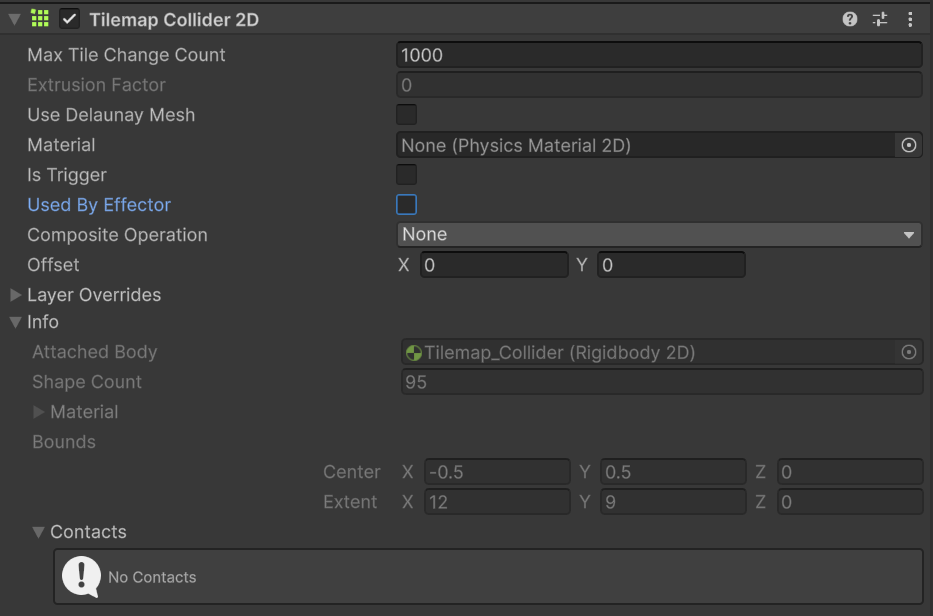

 インスペクターの一番下にある Add Component を選択し、Tilemap Collider 2D コンポーネントを探して追加してください。


インスペクター画像



 このコンポーネントがアタッチされている Tilemap 内のタイルのうち、
Collider Type が Sprite か Grid に設定されているタイルに自動的にコライダーが設定されます。

 Collider Type によってコライダーの形状が変化し、Sprite の場合には画像に沿ったコライダー(山の画像なら、山の稜線にそったコライダー)、
Grid の場合にはマス目単位でコライダーが設定されます。None の場合にはコライダーは設定されません。

 今回、この Tilemap 内のタイルには、事前に移動を制限したいタイルのみ Grid にて設定をしているはずですので、
それらにすべてコライダーが設定されることになります。Sceneビューを確認してください。


Sceneビュー画像 各タイル1つずつにコライダーが設定されている



参考サイト
Unity公式マニュアル
Tilemap Collider 2D
https://docs.unity3d.com/ja/2018.4/Manual/class-Ti...


 タイルマップを複数のレイヤー構造にしている理由の1つとして、 Tilemap 単位でのコライダーの設定が可能であることがあげられます。
コライダーを設定したい Tilemap と、それ以外の Tilemap というように分離して準備しておくことによって、
今回のコライダーの設定のように、先々に行う作業や設定が楽に行えるような設計でゲームを製作しています。
ゲーム製作に慣れてきたら、設計の部分にしっかりと時間をかけておくと、このようにスマートな実装が可能になります。

 以上でタイル側のコライダーの設定は完了です。


4.Player ゲームオブジェクトにコライダーを設定する


 ヒエラルキーにある Player ゲームオブジェクトを選択して、インスペクターの一番下にある Add Component を選択します。
Box Collider 2D コンポーネントを探して追加してください。


インスペクター画像





 追加したらコライダーのサイズの設定を行います。
キャラと同じ大きさでもよいですが、下半分くらいにだけコライダーを設定することで、ゲーム画面内の移動がよりゲームっぽくなります。
自分の考えているイメージでキャラが移動できるかどうかを基準に設定をしてみてください。


コライダーのサイズ設定



コライダーのサイズによる対比 (キャラの半分の場合) 移動できない山の半分までをキャラが移動できる



コライダーのサイズによる対比◆(キャラと同じサイズの場合) 移動できない山にはキャラが移動できない



 細かいことですが、自分の遊んできたゲームがどんな風だったかをおもいだしながら設定を行うといいでしょう。
あとはゲームを実行しながら設定を調整していってください。



5.ゲームを実行して動作を確認する


 タイルとプレイヤーキャラの双方のコライダーが設定できましたので、ゲームを実行してコライダー同士が接触し、
移動できないタイルがあるかどうかを確認していきましょう。


<実装動画>
動画ファイルへのリンク


 移動しているとわかりますが、タイルとタイルのつなぎ目にキャラが引っかかるような場合があります。
次の手順ではそれを改善して、スムースに移動が行えるように設定を行います。



 以上でこの手順は終了です。

 次は 手順11 −コライダー接触時のプレイヤーキャラの移動の改善− です。
